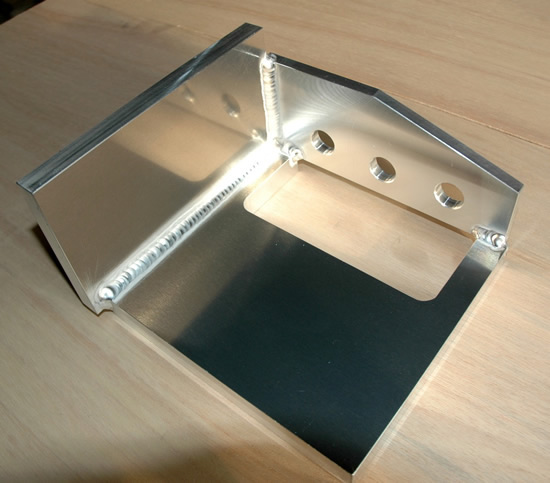

アルミブラケット

A5052 T=20mm TIG溶接にて接合しました。

ワークは250×180×220mm
同様のワークを溶接していますので溶接施工要領書からの
溶接パラメーターを参考に電流値を少し変更しただけで健全な溶接が
出来ています。余熱も同様で要領書からのデータを基に実施しています。

アルミ溶接　溶接条件

鏡胴
機種 Panasonic YC-300BP4
溶接電流210A
交流周波数200Hz
シールドガス　Ar +He
タングステン 純タン 3.2mm
溶加棒 3.2mm
