【アルミ傷修正】プロの技！サンダー研磨で鏡面仕上げ＆溶接前処理の極意

2018.08.30
2025.03.01

【アルミ傷修正】プロの技！サンダー研磨で鏡面仕上げ＆溶接前処理の極意

ものづくりだより210号
おはようございます。溶接管理技術者の上村昌也です。

【はじめに】

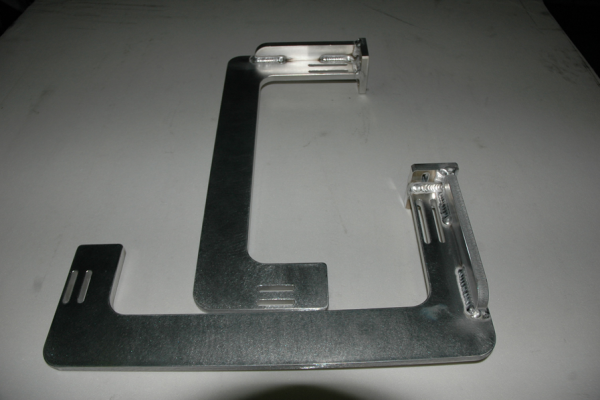

この記事では、アルミ溶接品における傷の修正方法について解説します。A5052材厚み10mmのアルミ
板をレーザー切断した後、表面に生じた傷やバリをダブルアクションサンダーとオービタルサンダーで研
磨し、美しい仕上がりを目指します。アルミ溶接における前処理の重要性についても触れ、高品質な溶接
ビードを得るための技術を紹介します。

*【研磨作業】
*レーザー切断後のアルミ板は、若干の傷やバリが残ることがあります。これらの不具合を取り除くため
に、ダブルアクションサンダーとオービタルサンダーを使い分け、表面を丁寧に研磨します。特に鋭角部
分は入念に作業を行い、滑らかな仕上がりを目指します。この研磨作業によって、見栄えが大幅に向上し
ます。

*【溶接前処理】
*研磨後、アルミ板の表面をアセトンで洗浄します。アルミ溶接において前処理は非常に重要であり、手
を抜くと溶接欠陥の原因となります。アセトン洗浄によって油分や汚れを徹底的に除去し、良好な溶接ビ
ードを得るための準備をします。

*【溶接条件】

* 溶接電源：Panasonic YC-300BP4
* 出力電流：交流 * 交流周波数：200Hz
* 電流：180A
* シールドガス：He+Ar
* タングステン：純タン 3.2mm
* 溶加棒：A5356BY 2.4,3.2mm
* 予熱：○

*【溶接のポイント】
*ワークサイズが小さいため、通常は予熱なしでも溶接可能ですが、少し予熱を加えることで低電流での
溶接が可能となり、変形を抑えることができます。アルミ溶接では、適切な前処理と溶接条件の選択が
重要です。

このページの内容と合わせて、参考になるおすすめコンテンツ
