【衝撃・振動から守る！ヘリコプター用テレビカメラシステム運搬用コンテナ製作事例】

ものづくりだより214号
おはようございます。溶接管理技術者の上村昌也です。

今回は、池上通信機株式会社様より受注した
【ヘリコプター用テレビカメラシステム運搬用コンテナ】の製作事例をご紹介します。

【製品概要】

• 依頼元：池上通信機株式会社
• 受注数：2式
• 材料：A5052 T=3.0mm
• サイズ：W=810mm D=650mm H=950mm
• 内部緩衝材：ポリエチレンフォーム

【製作工程】

• 【設計・構造】：
  • 板金溶接構造、３分割構造
  • 突き合わせ(I型)完全溶込み溶接で強度を向上
• 【内部加工】：
  • ポリエチレンフォームを貼り合わせ、衝撃・振動を低減
  • 複雑な通信機器の形状に合わせて切り抜き加工
• 【表面処理】：
  • アルマイト処理(AA6 シルバー)
  • 大型製品のため、株式会社中金様の協力を得て処理

【製品の特徴】

• 【堅牢性】：強度と耐久性に優れたアルミニウム製
• 【衝撃・振動対策】：ポリエチレンフォームによる緩衝
• 【カスタマイズ性】：複雑な形状にも対応可能な切り抜き加工
• 【美しい外観】：アルマイト処理による高品質な仕上がり

【お客様へのメッセージ】

弊社では、オーダーメイドのアルミコンテナ製作を得意としています。お客様のニーズに合わせた高品質な製品を提供いたします。コンテナ製作に関するご相談は、お気軽にお問い合わせください。

株式会社上村製作所
[電話番号]075-982-2931
[お問い合わせはこちら]お問合せページへのリンク
[ホームページURL]https://www.kamimura.co.jp

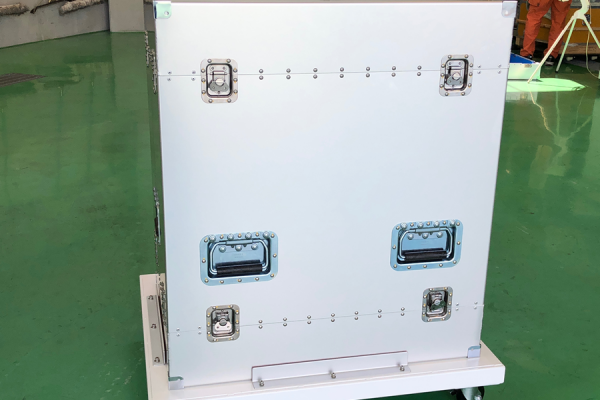

池上通信機株式会社様より、今春２式受注しました
アルミニウム製可搬式コンテナをこの度納入しました。

材料

サイズはA5052 T=3.0mm W=810 D=650 H=950
ポリエチレンフォーム

工法

板金溶接構造とし３分割構造で、突き合わせ(I型)完全溶込み溶接にて
強度を上げています。
内部は実機に衝撃及び振動が低減出来る様にポリエチレンフォームを
貼り合わせ、複雑な通信機器の形状に合う様に切り抜き加工をいたしました。

表面処理

表面処理のアルマイト処理(AA6 シルバー)が必要でしたが、ここまで大型
の製品を処理する設備が見つからなかったのですが、株式会社中金殿の協力を
得て、処理が可能となりました。

まとめ

今回は設計から組立迄、弊社が担当しました。
堅牢アルミコンテナボックスの製作は、
オーダーメイドならではの品質と安心感をお届けします。
こちらの製品は京都府警航空隊様にて運用されています。

参考
ヘリコプタTVシステム
https://www.ikegami.co.jp/product/detail/312/

A5052可搬式アルミコンテナ溶接構造品
