おはようございます。溶接管理技術者の上村昌也です。

アルミスポット溶接の技術を解説！A5052製ケース製作事例を紹介します。材料、溶接工法、
パラメーターを詳しく解説。オリジン電気製直流コンデンサー式溶接機の性能、アルミスポット溶接の
コツ、チップドレシングの重要性などを紹介。リピート品製作、アルミスポット溶接に関するご相談は
お気軽に。

*アルミスポット溶接とは

今日はアルミスポット溶接のご案内です。弊社では、アルミ製ケースの製作に、Tig溶接とスポット溶接
を組み合わせています。

*製作事例

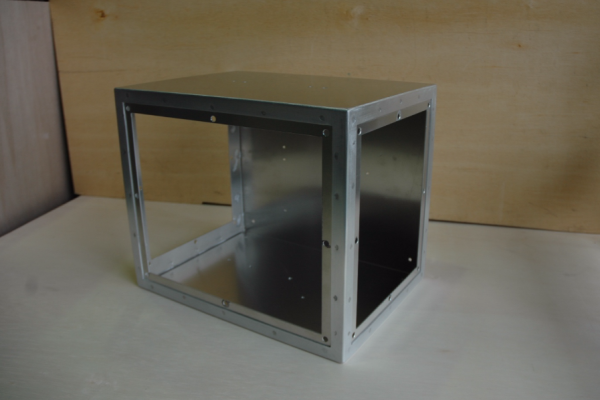

材料はA5052、板厚2mm、寸法はW450mm×D415mm×H350mmのケースです。リピート品とし
て、安定した品質で製作しています。

*アルミスポット溶接の弱点と対策

アルミスポット溶接は、数回溶接するごとにチップのドレシングが必要となり、時間がかかることが
弱点です。しかし、オリジン電気製の直流コンデンサー式溶接機を使用することで、安定した溶接が可能
となり、効率的に作業を進めています。

*溶接工法

溶接パラメーターは以下の通りです。

* 溶接電源：Panasonic YC-300BP4
* 出力電流：交流
* 交流周波数：200Hz
* パルス：あり
* パルス周波数：11Hz
* パルス幅：45%
* 電流：10A
* パルス電流：180A
* シールドガス：Ar（岩谷瓦斯）
* タングステン：純タン 2.4mm（Plansee）
* 溶加棒：A5356BY 2.4mm（サフラ）
* バックガス：なし
* 予熱：なし

*オリジン電気製溶接機のメリット

オリジン電気製の直流コンデンサー式溶接機は、安定した溶接が可能であり、大変重宝しています。

*お気軽にご相談ください

アルミスポット溶接に関するご相談・お問い合わせは、お気軽にご連絡ください。お客様の課題解決に
貢献いたします。
