おはようございます。溶接管理技術者の上村昌也です。今回は、特殊冷媒ガス配管の溶接事例をご紹介します。特殊冷媒ガスを使用する装置向けの配管であり、高い気密性が求められる案件でした。1インチチューブに特注フランジ、FFフランジ、エルボー、ティーなどを溶接してほしいとのご依頼です。高品質な気密溶接を実現するために、当社の技術力と経験を活かして取り組みました。

【ご依頼内容】

1インチチューブに特注フランジ、FFフランジ、エルボー、ティーなどを溶接してほしいとのご依頼でした。特殊冷媒ガスを使用する装置向けの配管であり、高い気密性が求められる案件です。

【溶接条件】

• 溶接方法：TIG溶接
• 溶接機：パナソニック YC-300BP4、YC-200BL3
• 溶接電流：10A
• パルス電流：90A～120A
• パルス周波数：55Hz
• パルス幅：45%
• 溶加棒：WEL316L 0.8mm～1.2mm
• 電極：レアアースタングステン
• シールドガス：Ar100%
• バックシールド：Ar100%
• 開先角度：70度

【溶接のポイント】

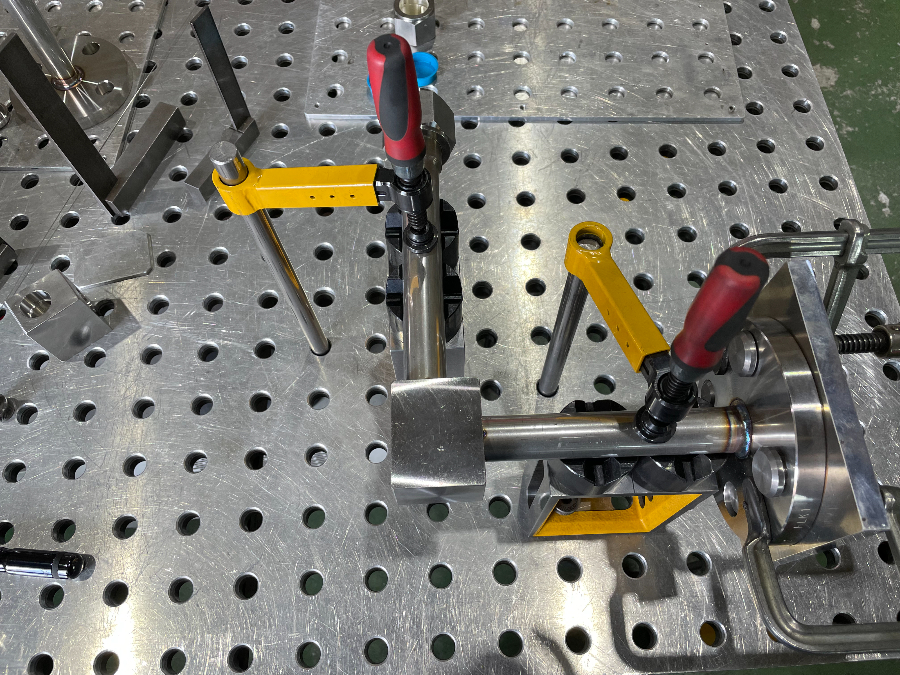

特殊冷媒ガスを使用する装置向けの配管であるため、配管内面に溶接焼けが出ないよう、全ての工程で裏ガスを流しました。配管サイズは1/4～1インチと様々で、バックシールドに手間がかかりました。エルボーやティーは市販品の納期が合わず、製作品で対応しました。特にエルボーやティーの溶接は、形状が複雑なため、高い技術力が必要とされました。

熟練の技術者が丁寧に溶接を行っています

【検査】

全ての溶接組立後、耐圧検査を実施し、漏れがないことを確認しました。耐圧検査では、規定の圧力で時間をかけて検査を行い、微細な漏れも見逃しません。

厳格な検査で高品質な気密性を保証します

【まとめ】

今回の溶接では、高品質な気密溶接を実現することができました。特殊冷媒ガス配管の溶接は、高い技術力と豊富な経験が必要です。当社では、様々な溶接条件に対応できる技術力と、品質を保証するための検査体制を整えております。気密溶接に関するご相談は、お気軽にお問い合わせください。
