SSタンク

おはようございます。溶接管理技術者の上村昌也です。
08.21.2020 ブログ更新

油圧発生装置用の鉄製角層タンクのご案内です。

SUS製のタンクの製作が多いのですが今回はSS製でのご依頼です。

ワークサイズは

W=680 D=490 H=450 　t=2.6mm

材料はSPCC 2.6mm非常に珍しいサイズです。
弊社で扱う材料としては稀な板厚となっています。曲げと溶接構造にて製作いたしました。

内側にポンプとフィルターが載せれるパネル用のアングルが溶接してあります。
板金の角を溶接すれば側面に歪みが出てくるのですが材料を拘束しまして
歪みのないように溶接しました。

角寸法を計測後、漏れ試験を実施。漏れ試験はPT及び水張り試験です。

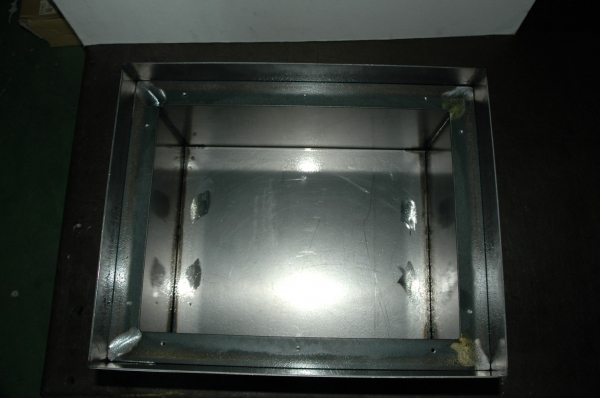

正面から油面用ゲージ及びドレンソケット
