ものづくりだより158号
おはようございます。溶接管理技術者の上村昌也です。
今回は、チタンボルトの製作事例をご紹介します。

【製品概要】

• 材質: 純チタン2種 (TW340)
• 用途: チタン板金への溶接

【製作のポイント】

チタンは難切削材の一つであり、ねじ切り加工には高い技術が必要です。
今回は、お取引のあるねじ屋さんに製作を依頼しました。

チタンねじは硬く焼き付きやすく、切子が溜まると熱で自然発火する場合もあるため、
慎重な作業が求められます。

【溶接の手順】

1. 洗浄: 製作してもらったチタンねじを丁寧に洗浄します。
2. 治具製作: ねじ部を覆う専用の治具を製作します。
3. バックシールド: アルゴンガスによるバックシールドを行い、溶接時の酸化を防止します。
4. 溶接: 治具で固定したチタンねじを、チタン板金に溶接します。

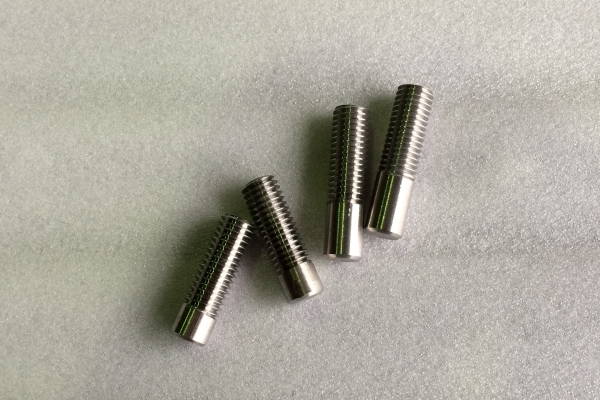

【完成品】

チタンボルト
