【チタン加工の難関突破！M2ネジ立て成功の秘訣】

【チタン加工の難関突破！M2ネジ立て成功の秘訣】

ものづくりだより167号
おはようございます。溶接管理技術者の上村昌也です。

今回は、【チタン3mm板へのM2ネジ立て加工及び曲げ加工】についてご紹介します。

【製品概要】

• 材料：TP340 T=3.0mm（純チタン2種）
• 加工内容：レーザーカット、小径ネジ穴加工、M2ネジ立て、曲げ加工

【加工のポイント】

1. 【レーザーカットと小径ネジ穴加工】:
   • レーザーで正確な形状にカットし、ドリルで小径ネジ穴を加工しました。
2. 【M2ネジ立て】:
   • 最も神経を使った作業です。
   • チタンは熱がこもりやすく膨張するため、タップが折れやすいです。
   • 回転数を落とし、慎重にタップを立てることで、折れることなく成功しました。
3. 【曲げ加工】:
   • ハンドブックの指示通り、内R3で曲げ加工を行いました。
   • 全10枚の加工を完了しました。

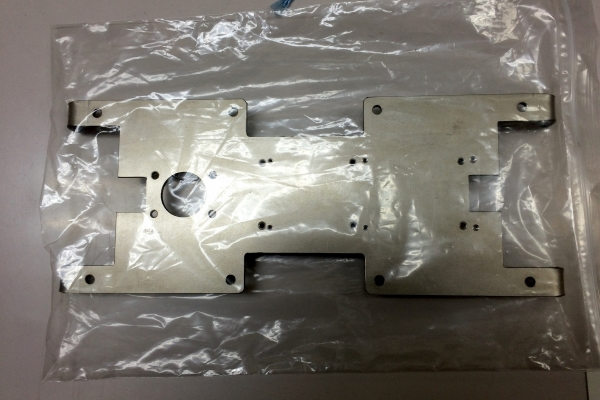

4. 【納品準備】
   • 精密機器であるため窒素ガスを封入し納品しました。

【チタン加工の難しさ】

• チタンは熱伝導率が低く、加工中に熱がこもりやすいです。
• 熱膨張により、タップやドリルが折れやすいです。
• 加工硬化しやすく、切削抵抗が大きいです。

【成功の秘訣】

• 回転数を落とし、切削油を適切に使用する。
• 刃物の材質や形状を適切に選定する。
• 加工手順を工夫し、熱影響を最小限に抑える。

【お客様へのメッセージ】

チタン加工は難しいですが、弊社では長年の経験と技術で、高品質な加工を実現します。
チタン溶接加工に関するご相談は、お気軽にお問い合わせください。
