おはようございます。溶接管理技術者の上村昌也です。
今日は『チタン配管溶接技術と圧力試験のやり方』のご案内です。
チタン配管溶接技術と圧力試験のやり方
材料
TTP340配管用チタン(２種）
TP340 配管用です
工法
機械加工で出来上がったニップルと配管を溶接しました。
溶接法
ジグ（今回はアルミ箔）を使いチタン溶接に必要な大気からの
遮断をコントロールします。
内部にバックガスを均一に充填できる様に供給経路にもひと工夫。
（これが大切！）
このジグさえしっかり出来ればあとは慎重に溶接を進めば、
コンタミネーションがない健全な溶接が出来ます。
隅肉溶接部にもバックシールドをして健全な溶接を目指します。
まとめ
今回もホームページからのお問合せで製作依頼を受けました。
溶接後耐圧試験も希望されましたので、要求通りの水圧2.5Mpa
にて圧力試験をしました。

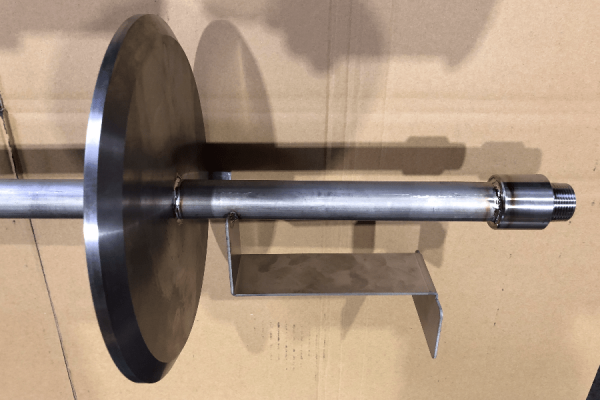

チタン配管溶接品です。隅肉溶接にもコンタミネーションは見られません。
溶接色は銀色＋熱影響部は小麦色です
円盤も両面隅肉溶接をしています。
耐圧試験は2.5Mpa
１時間放置しました。
